0755-82322609
✕

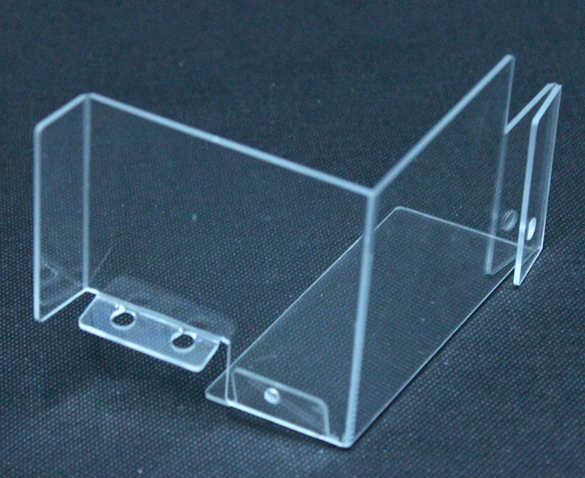

PC（聚碳酸酯）是一种广泛应用于电子外壳、光学构件、汽车部件和日常消费品的工程塑料，因其透明性、耐冲击性和加工性能而被大量采用。然而，PC材料的表面能较低、对某些溶剂敏感，且在PC的粘接过程中容易出现应力集中或环境老化问题，因此选择合适的粘接方法、前处理和粘接剂对于获得稳固、耐久的接头至关重要。本文从粘接原理、表面准备、常用粘接方法与工艺控制及选胶建议等方面进行阐述，并在最后推荐几款常用粘接剂以供参考。
一、粘接原理与挑战
粘接的本质是通过粘接剂在界面处形成分子间结合（机械咬合、物理吸附、化学键合等），以承受外部载荷。对于PC，主要挑战包括：
- 表面非极性或表面能较低，导致润湿性差，不易与粘接剂形成良好接触；
- 对某些有机溶剂敏感，溶剂型粘接剂或表面处理不当可能引起应力开裂（环境应力开裂）；
- 塑料加工过程中残留的脱模剂、油污或氧化层会影响粘接强度；
- 热胀冷缩和使用环境（湿度、紫外线）会引起界面疲劳或老化。
二、粘接前的表面处理
良好的表面处理能显著提高粘接强度与耐久性，常见步骤包括：
1. 清洁：使用异丙醇、乙醇或专用塑料清洗剂去除油污、灰尘和手印；若污染严重可先用温和的碱性或中性清洗剂清洗后充分冲洗并干燥。
2. 打毛/粗化：对平滑表面可通过轻微打磨（如400–800目砂纸或玻璃珠喷砂）增加表面粗糙度，提升机械咬合。打磨后应再次清洁以去除颗粒。
3. 增强润湿性处理：可采用电晕处理、等离子处理或火焰处理以提高表面能，改善粘接剂的润湿与黏附。处理后应尽快进行粘接，因为表面改性会随时间回复（称为老化或回弹）。
4. 底涂/界面剂：对于某些粘接体系，使用底涂或界面偶联剂（例如含有异氰酸酯、硅烷偶联剂或专用塑料粘接底涂剂）可显著改善化学键合与长期耐久性。
三、常见粘接方法与工艺要点
1. 热熔与热板焊接：适用于形状匹配且能承受加热的PC件，连接速度快但需要模具与热控设备，常用于大批量生产。
2. 超声波焊接：用于薄壁或局部焊接，速度快、无粘接剂，但对接头设计和模具要求高。
3. 机械紧固：螺丝、卡扣等方式快捷可靠，但可能破坏外观或引入应力集中，且对薄壁件不适用。
4. 粘接剂粘接（胶粘）：是最灵活的方式，适用于形状复杂、异材粘接或需要密封的场合。关键在于选择合适类型的胶并控制固化条件。常用胶种包括瞬干胶（氰基丙烯酸酯）、环氧树脂、UV固化胶、硅酮与聚氨酯等。以下是各类胶在PC上的适用性与注意事项：
- 瞬干胶（氰基丙烯酸酯）：固化速度快、操作简便，适用于小面积接合与定位，但对高冲击或耐候性要求高的场合强度与耐久性有限；若使用不当可能导致脆断或应力开裂。对PC表面建议先做粗化与脱脂，避免大量填充缝隙以防脆性应力集中。
- 环氧树脂胶：具有优良的粘结强度与耐化学性，适合结构性粘接。双组分环氧可通过配比与配方调节粘度与固化速度，固化后通常具有较好的耐久性。对PC应选用对塑料友好的配方并在固化过程中控制温度以避免应力。
- UV固化胶：在透明或半透明的PC件上非常有效，能实现快速固化与良好光学性能。缺点是需要光源照射且对阴影区固化有限，胶层厚度和透明性会影响固化效果。
- 硅酮/聚氨酯：用于密封和弹性粘接场合，耐候性和柔韧性好，但粘着力可能不如环氧或专用粘接剂，需要选择兼容PC的配方并做好底涂处理。
四、工艺控制与固化管理
1. 固化条件：严格按照粘接剂说明控制温度、湿度与固化时间；某些环氧或混合体系需要室温固化后加温促成完全固化。
2. 固位与压紧：在胶固化阶段保持适当的对位与压力，确保接触良好并挤出多余胶。注意避免过度挤压导致胶层过薄或溢胶污染表面。
3. 胶层厚度：界面应有合适的胶层以补偿材料的微观不平整并分散应力，瞬干胶通常要求薄层，而结构性环氧可承受较厚层。
4. 后处理：固化后如需可进行打磨、清洁或表面涂装；对光学件应避免划伤及使用会影响透光性的溶剂。
五、失效模式与防护
常见失效包括界面剥离、环境应力开裂、黄变或紫外降解、和因温度循环产生的疲劳裂纹。针对这些问题可采取设计冗余（加大接缝面积）、使用柔性胶层分散应力、添加防紫外涂层或选用耐候性优良的粘接剂。
六、粘接剂推荐（适用于PC的常见选择）
在实际应用中，可根据强度、固化速度、加工方式及耐候性要求选择合适产品。以下为实务中常见且性价比较好的几类推荐（具体型号需依据供应商技术数据与实际工况验证）：
- 801瞬干胶：属于氰基丙烯酸酯类瞬间粘接剂，特点是固化迅速、操作方便，适用于小面积、定位粘接及对快速装配有要求的场合。用于PC时应做好脱脂与轻微打磨，避免厚层使用并注意环境应力开裂风险。
- 8230C环氧树脂胶：为结构性环氧粘接剂，固化后强度高、耐化学性与耐温性能良好，适用于承载或结构性粘接。其双组分配比与固化工艺需严格控制，固化完成后具有较好长期耐久性，适合对接头强度有较高要求的PC件。
- 3026 UV胶：为UV光固化型粘接剂，适用于透明或可透光的PC接头，可实现瞬时固化并保持良好的光学性能。应确保光源强度与照射角度能覆盖接合界面，阴影区或厚胶层需配合其他固化方式或预固化工艺。
七、总结与建议
PC的粘接应基于用途、力学要求和环境条件选择合适的粘接方法与胶种。常规流程包括表面清洁、必要的粗化或表面能处理、选用与PC兼容的粘接剂并严格控制固化条件。对于小件或快速装配，可优先考虑801类瞬干胶；对结构性、承载性接头建议采用8230C类环氧树脂；在透明件或需要快速固化与美观的场合，可选用3026类UV胶。最终选型前建议进行小批量试验并做老化、拉伸或剪切强度测试，以验证工艺与长期可靠性。
电话：0755-82322609
手机：0755-82322609
邮箱：e-commerce4@glue.com.hk
地址：广东省广州市番禺区钟村街钟一村钟韵路72号
