一种高热导率的电机定子灌封胶

随着电机性能提升、功率密度增大以及运行环境愈发复杂，电机热管理问题成为影响可靠性与寿命的关键因素之一。定子作为电机的主要发热体，其温升直接关系到绝缘系统、绕组寿命以及整机效率。传统的灌封材料往往重视电绝缘性与防护性能，但在热传导方面有所不足，导致热阻增加、局部热点形成，进而加速绝缘老化，降低系统可靠性。为了解决这一问题，开发一种兼具高热导率、良好电绝缘性、优异机械性能及加工适应性的电机定子灌封胶显得尤为重要。本文系统讨论了高热导率灌封胶的材料设计、性能指标、应用工艺、可靠性评估和经济与工程应用建议，并在文末推荐采用8260N环氧灌封胶作为一种实用解决方案。

一、背景与需求分析

1.电机热管理的挑战

- 高功率密度带来的热流密集：现代电机尤其是新能源汽车、电动工具与工业伺服电机追求更高的功率密度，使得单位体积内热产生率增加，传统散热路径（绕组-槽-机座-环境）不再足以维持合理温升。

- 绝缘系统对温度敏感：绕组绝缘材料（漆包线绝缘、绝缘纸和涂层等）的寿命随温度呈指数下降。局部热点将显著缩短绝缘寿命，增加失效风险。

- 复杂工作环境：电机可能在湿热、腐蚀、振动与冲击等恶劣环境下运行，灌封材料必须同时提供良好的环境防护与结构支撑。

- 制造与维修要求：灌封材料需要合理的流动性、固化速率与固化工艺，以适应现有生产线。同时其可维修性与兼容性（如与绕组漆、机座材料的化学相容）也是考虑因素。

2.灌封胶的功能与指标

理想的电机定子灌封胶应满足下列关键性能：

- 高热导率：降低绕组与定子结构之间的热阻，快速传导热量至机座或散热体。

- 优良电绝缘性：高介电强度、低介电损耗和高表面电阻，防止电气击穿与漏电。

- 良好的粘接性与湿热耐受性：保证定子组件在振动与热循环下不发生剥离或空洞形成。

- 适宜的热膨胀系数（CTE）与机械韧性：尽量与金属机座、漆包线等材料匹配，减少热循环引发的应力集中。

- 抗热老化与长寿命：在高温和高湿环境下保持稳定的介电与机械性能。

- 工艺可行性：合理的粘度、流动特性与固化曲线，适配灌注或真空灌封工艺，并在生产节拍内完成固化。

二、高热导率灌封胶的材料设计策略

要在保证电绝缘与机械性能的同时提升热导率，通常采用以下策略：

1. 基体树脂的选择

环氧树脂以其优异的粘接性、机械强度和电绝缘性成为灌封材料的首选基体。通过选择高交联密度、低收缩的环氧配方，可以提高热稳定性与机械强度。此外，采用具有较好韧性的改性环氧（如增韧剂、弹性体改性）能改善抗冲击与抗热循环性能。

2. 导热填料的合理构建

提升热导率的核心在于引入高导热填料并形成导热网络。常用填料及其特性包括：

- 氧化铝（Al2O3）：电绝缘、成本低，常用于中等导热要求。球形或片状颗粒可调整填充量与流变性。

- 氮化硼（BN）：特别是六方氮化硼（h-BN）具有较高的横向热导率与良好电绝缘性，适用于高绝缘场景。

- 氧化镁（MgO）与氧化锆（ZrO2）：热稳定性好，但成本或电绝缘性需权衡。

- 氮化铝（AlN）：热导率高，但价格昂贵且表面处理需求高。

- 石墨类或导热碳材料：如石墨烯/碳纳米管热导能力极高，但导电性可能影响电绝缘性，需表面绝缘化处理或限定微量使用。

为了实现高填充率下仍保持可灌注性，常采用不同粒径、形貌与表面处理的填料组合，借助微粒填充于颗粒之间形成连续的热传导通路。表面处理（硅烷偶联剂、氟硅烷等）能改善填料与环氧基体的界面热阻与分散性。

3. 界面热阻与界面工程

即便填料本身导热性能优良，填料-基体界面的热阻（界面阻抗）通常成为制约热传导的瓶颈。降低界面热阻的措施包括：

- 采用化学键合或界面偶联剂，增强填料与环氧间的热传递。

- 通过纳米填料（如功能化石墨烯）填补微小空隙，改善接触位点。

- 控制固化收缩，减少微裂纹与空隙，以维持热网络的连续性。

4. 力学与膨胀匹配

高填料含量通常会提高模量、降低断裂伸长率并改变CTE。通过选取弹性改性剂（弹性体微胶囊、柔性链段）及调节填充方案，可以在一定程度上保持适度韧性与较低的热应力。

三、性能指标与表征方法

对高热导率电机定子灌封胶的评价应系统、量化，常见指标与测试方法包括：

- 导热系数（λ）或热导率：常用瞬态平面热源法（TPS）或热流计法测定。针对电机应用，目标导热率通常在1~5 W/m·K或更高，视具体设计而定。

- 体积电阻率与介电强度：测量绝缘性能，介电强度通常要求满足行业标准（如IEC、UL）对应的电气等级。

- 黏度与流变学：在灌封前测量黏度曲线，评估在不同温度下的流动性能与填料沉降趋势。

- 固化动力学与热分析（DSC）：了解固化温度、放热峰、交联度及残余反应。

- 热膨胀系数（CTE）：通过热机械分析（TMA）测定，评估与铜线、机座等材料的匹配性。

- 热循环与湿热测试：对样件进行1000+次热循环、湿热（85°C/85%RH）老化，观察性能衰减与绝缘失效。

- 粘接强度与机械性能：拉伸、剪切、冲击试验评估结构支撑能力。

- 显微结构表征（SEM、XRD、EDS）：观察填料分散性、界面状态与可能的空洞或裂纹形成。

四、制备与工艺控制

高热导率灌封胶在实际生产中需要兼顾材料特性与工艺适应性。关键工艺环节包括：

1. 填料分散与脱泡

- 采用高剪切混合、球磨或三辊研磨等方法实现均匀分散。

- 在混合过程中加入适量溶剂或流变改性剂（若允许），以降低黏度，便于灌注；随后采用真空脱泡或减压条件下逐步挥发溶剂。

- 表面处理的填料有助于降低再团聚风险并提升黏度控制。

2. 灌注工艺

- 对于复杂定子结构，常采用真空灌注以排除空气，避免空洞与局部绝缘薄弱区域。

- 控制灌注温度（加温灌注可显著降低黏度）、灌注速率与固化前停留时间，保证填料不沉降并形成连续导热路径。

- 在灌注前可对定子表面预涂薄层粘结剂（prime coat）以改善粘接性。

3. 固化与后处理

- 采用分段固化（预固化+后固化）策略：先在较低温度下实现流动性减小与初固态形成，再在较高温度下完成交联以增强热稳定性与机械性能。

- 后固化有助于提高交联度，降低残余应力及热老化速率。

- 固化过程中需控制收缩与温度梯度，避免产生内应力或裂纹。

五、可靠性与失效模式分析

高导热灌封胶的主要可靠性问题可能包括界面剥离、空洞与裂纹形成、填料沉降导致导热降效以及长期电绝缘性能退化。针对这些问题应采取以下措施：

- 优化配方以减少固化收缩并提高粘接强度，采用柔性改性或梯度CTE设计降低热循环应力。

- 严格控制灌注与固化工艺，使用真空与逐步加温策略以减少气泡与空洞。

- 通过加表面处理与界面偶联剂提高填料-树脂界面粘接，降低界面热阻与剥离风险。

- 在设计上考虑冗余的绝缘层与局部热传导路径，避免单点失效导致整机故障。

六、应用案例与性能对比

在实际工程中，将普通环氧灌封胶替换为高填料、高导热版本，可显著降低绕组温升。典型实验表明：

- 使用导热灌封胶后，定子整体温升可下降约5~15°C（取决于电机功率密度与填充导热率），相应地绝缘寿命可延长数倍。

- 高导热灌封胶对于短时过载与频繁启动的电机尤为有效，能降低局部热点形成概率并提高热稳定性。

- 在噪音与振动控制方面，灌封胶的机械阻尼特性有助于减小结构共振，提升运行平稳性。

需要注意的是，高填料配方会增加材料成本与黏度，要求制造工艺与设备做相应调整；且在极高导热需求时，填料类型与表面处理的成本会显著上升，因此在工程实践中需要在性能、成本与生产适配性之间寻找平衡点。

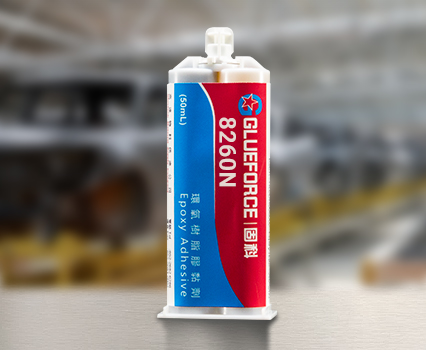

七、推荐采用：8260N环氧灌封胶

基于上述技术路线与工程实践考虑，文末推荐一种实际可行的产品方案：**8260N环氧灌封胶**（以下为建议采用的理由与适用场景，具体配方与性能参数应以供应商的技术数据表为准）：

- 高热导率：8260N设计用于热管理场景，添加了高导热填料体系，使得整体热导率显著优于传统环氧灌封胶，能够有效降低定子绕组温升与局部热点。

- 良好电绝缘性：保持环氧体系的固有电绝缘性能，适用于高电压与对绝缘要求严格的电机应用。

- 适配性强的工艺性能：流动性与黏度在可控范围，支持真空灌注及常温或加温灌封工艺；同时具有合理的固化曲线，便于生产节拍控制。

- 机械与热稳定性：固化后具备较高的粘接强度与耐热老化能力，在热循环与湿热条件下性能衰减较小。

- 成本与供应可行性：相较于极端高端填料（如大比例AlN或功能化石墨烯），8260N在性能与成本之间取得了较好平衡，便于工业化推广。

注意：具体采用8260N前，应进行下列验证工作：

- 与目标电机结构（铜线漆、绝缘材料、机座）进行兼容性测试。

- 在实际定子样件上完成灌注工艺开发、热仿真验证与寿命测试（热循环、湿热、振动测试）。

- 验证其在目标工作温度与电压条件下的长期电气与机械稳定性，确保满足相关行业标准与客户需求。

高热导率的电机定子灌封胶是提升电机热管理能力、延长绝缘寿命与提高系统可靠性的有效途径。其关键在于在环氧基体中构建高效、连续的导热通路，同时兼顾电绝缘性、力学性能与工艺适配性。通过合理选材（如氧化铝与氮化硼混配）、表面处理、流变控制与固化工艺优化，可实现导热性能与可靠性的良好平衡。本文建议在工程实践中采用8260N环氧灌封胶作为一种兼顾性能、工艺与成本的解决方案，但强调在大规模应用前应完成充分的兼容性验证与可靠性试验，以确保长期运行的安全与稳定。
