FPC引脚的焊点保护采用UV胶的案例

2024-09-25 17:04
44
固科

在现代电子设备的设计和制造中,柔性印刷电路板(FPC)因其高柔韧性和轻便性,广泛应用于消费电子、汽车电子、医疗设备等多个领域。然而,FPC在使用过程中的焊点保护问题日益成为工程师和制造商关注的重点。本文将探讨采用UV胶进行FPC引脚焊点保护的案例,分析其优点及适用性。


一、FPC焊点的重要性


FPC引脚作为连接柔性电路与其他电路或元器件的关键部分,其焊点的可靠性直接影响整个产品的性能和寿命。焊点不良可能导致电气连接不稳定、短路或开路等故障,从而导致设备失效。因此,在FPC的设计和生产过程中,确保焊点的质量和稳定性显得尤为重要。


FPC焊点保护


二、焊点保护的传统方法


在传统的FPC焊点保护中,通常使用环氧树脂或硅胶等封装材料。这些材料能够提供一定的机械强度和环境保护,但在某些情况下存在一些局限性。例如,环氧树脂的固化时间较长,操作不便;硅胶虽然柔韧性好,但固化后容易变黄,可能影响视觉效果和长期保护效果。


三、FPC引脚焊点损伤的常见原因


在FPC的应用中,焊点损伤主要集中在以下几个方面:


1.机械应力:由于FPC的柔性特点,其在使用过程中容易受到弯折、拉伸等机械应力,这可能导致焊点发生疲劳损伤。


2.湿度影响:电子产品在潮湿环境中使用时,焊点可能因潮气侵入而导致接触不良,甚至零件腐蚀。


3.热应力:FPC在工作过程中,随着温度的变化,热膨胀和收缩可能导致焊点出现裂纹。


4.制造缺陷:在焊接过程中,操作不当或材料质量不佳都会导致焊点强度降低。


四、UV胶在FPC引脚焊点保护中的应用


针对上述焊点损伤的常见原因,使用UV胶进行焊点保护成为了一种有效的解决方案。具体应用包括:


1.焊点覆盖:在焊接完成后,应用UV胶对焊点进行覆盖,形成保护层,有效抵御外部环境的影响,提高焊点的抗机械和化学损伤能力。


2.应力缓冲:UV胶具有一定的柔韧性,可以在一定程度上吸收外部机械应力,从而减轻焊点的负担,避免因应力集中而导致的焊点损伤。


3.防潮防腐:UV胶的密封特性可以有效防止水分和腐蚀性物质渗入焊点,提升整体的环境耐受性。


五、推荐3352UV胶

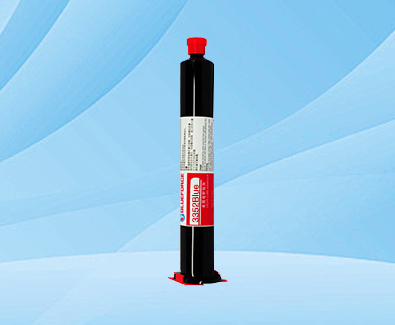

3352UV胶


在众多UV胶产品中,3352UV胶由于其优异的性能表现,成为FPC引脚焊点保护的理想选择。3352UV胶的特点包括:


1.高粘接强度:在经过紫外线固化后,3352UV胶能够提供极高的焊点附着力,确保连接的稳定性。


2.耐高温性能:3352UV胶能够承受较高的工作温度,对于需要高温环境应用的电子产品具有良好的适应性。


3.低收缩特性:在固化过程中,3352UV胶表现出低收缩率,避免焊点周围产生应力集中,降低焊点裂纹产生的风险。


4.光学性能良好:其优异的透明度确保了电路板在视觉效果上的完美呈现,适合高端电子产品的应用需求。


六、案例分析


在某消费电子产品的开发中,工程师选择使用UV胶来对FPC引脚进行焊点保护。该产品需要在高温、高湿环境下长期工作,传统的环氧树脂固化技术无法满足这一需求。工程团队决定使用3352UV胶,该胶水具备快速固化、优良附着力等特点。


1.确定涂布方式


为确保焊点能被均匀覆盖,工程师使用喷涂和点涂结合的方式将UV胶应用于每个焊点,保证了尺寸的一致性和覆盖的完整性。


2.UV固化过程


在涂布完成后,工程师将FPC放置在UV光源下进行固化。几秒钟后,胶水迅速硬化,形成了一层透明的保护膜,有效地封闭了焊点。


3.可靠性测试


在完成保护后的产品进行了系列的可靠性测试,包括高温高湿测试、机械应力测试等。结果显示,焊点在各种苛刻条件下均表现出优异的稳定性,基本上没有出现焊点失效的现象,充分说明了3352 UV胶在FPC焊点保护中的有效性。


UV胶作为一种新的焊点保护材料,以其独特的物理和化学性能受到越来越多的关注。随着电子技术的不断演进和应用需求的日益复杂,FPC引脚焊点的保护问题愈发凸显。采用UV胶进行焊点保护,不仅可以提升焊接的可靠性,还可以延长产品的使用寿命。特别是3352UV胶以其卓越的性能,成为当前FPC引脚焊点保护中一种值得推荐的粘合材料。通过科学的选择与应用UV胶,制造商能够更好地应对各种挑战,提高产品的竞争力和市场适应能力。
