FPC固定采用柔性硅胶的方案以及应用场景

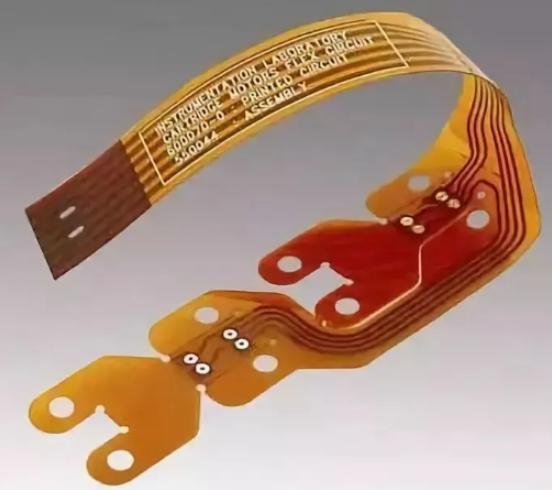

柔性印刷电路板（FPC）具有轻薄、可弯折、布线密度高等特点，广泛应用于消费电子、汽车电子、医疗设备、工业控制及智能终端等领域。随着产品结构日益紧凑，FPC不仅需要实现电气连接，还承担着固定、缓冲、绝缘、防护和提升可靠性的作用。

在实际装配过程中，传统的双面胶、泡棉胶或机械卡扣虽然能够满足部分固定需求，但在高温、高湿、持续振动、反复弯折等复杂环境下，可能出现脱落、移位、应力集中或绝缘性能下降等问题。柔性硅胶凭借优良的弹性、耐候性和电气绝缘性能，逐渐成为FPC固定与防护的重要材料方案。

一、FPC采用柔性硅胶固定的主要方案

1. 点胶固定方案

点胶固定是较为常见的应用方式。通过自动点胶设备，将柔性硅胶施加在FPC边缘、转角、连接器附近或特定支撑位置，待其固化后形成柔性固定结构。

该方案具有胶量可控、位置灵活、适应复杂结构等优点，尤其适用于小批量生产、产品结构变化较多或需要局部加强的场景。设计时应合理控制胶体宽度、高度及固化收缩，避免硅胶覆盖焊盘、连接器触点或影响FPC正常弯折。

2. 涂覆保护方案

对于需要增强耐湿、耐尘、耐化学介质能力的产品，可以采用硅胶整体涂覆或局部涂覆方式。硅胶在FPC表面形成连续的弹性保护层，可降低水汽、污染物及机械摩擦对线路的影响。

涂覆方案适合对可靠性要求较高的电子组件，但需要重点关注涂覆厚度、边缘覆盖、气泡控制和固化工艺。同时，应预留连接器、测试点及散热区域，避免影响后续装配和维修。

3. 灌封与结构支撑方案

在空间较为封闭、外部环境恶劣或需要加强整体抗振性能的产品中，可将FPC局部或整体嵌入柔性硅胶中，通过灌封形成缓冲和支撑结构。

与硬质环氧树脂相比，柔性硅胶能够更好地适应FPC的弯曲和热胀冷缩，降低因材料刚度差异造成的应力集中。不过，灌封方案对工艺设备、固化时间和返修条件要求较高，应在产品设计阶段综合评估。

二、采用柔性硅胶固定FPC的优势

首先，柔性硅胶具有良好的弹性，可在FPC受到振动、冲击或弯折时提供缓冲，降低线路断裂和焊点失效的风险。其次，硅胶通常具备较好的耐高低温、耐湿热、耐老化性能，能够适应较为复杂的使用环境。

此外，硅胶具有良好的电气绝缘性，可以减少FPC与金属支架、外壳或其他电子部件之间发生短路的可能。其柔软特性也有利于贴合不规则结构，避免传统硬质固定材料造成局部压伤。

需要注意的是，柔性硅胶并非在所有场景下都能直接替代胶带或结构件。选型时应结合粘接强度、固化方式、工作温度、阻燃等级、挥发物、返修要求以及与FPC基材和外壳材料的相容性进行综合判断。

三、典型应用场景

1. 消费电子产品

在手机、平板电脑、可穿戴设备、摄像模组及智能终端中，FPC通常需要在狭小空间内完成折弯和固定。柔性硅胶能够缓冲装配应力，减少因跌落、挤压或长期弯折导致的FPC移位和损坏。

2. 汽车电子

汽车内部存在持续振动、温度变化、湿气及油污等因素，对FPC固定材料的耐久性提出了更高要求。柔性硅胶可用于车载显示、灯具模组、传感器、控制模块和电池系统中的FPC固定与密封，帮助提升整体可靠性。

3. 医疗设备

医疗设备通常要求材料具备稳定的绝缘性能、耐老化性能和较低的污染风险。柔性硅胶适用于便携式监测设备、超声设备、医疗探头及可穿戴检测装置中的FPC定位、缓冲和防护。

4. 工业控制与智能设备

在工业传感器、机器人、仪器仪表及智能家居产品中，FPC可能面临长期振动、粉尘和温湿度变化。采用柔性硅胶进行局部固定或涂覆，可以提升线路组件的抗振和环境适应能力。

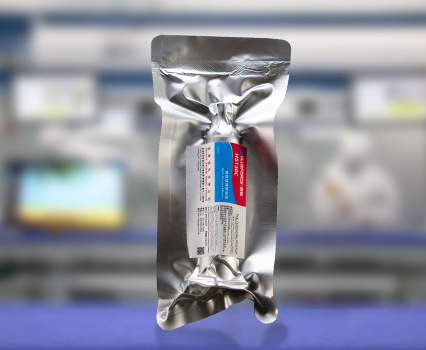

四、固科H5130C硅胶的应用建议

在FPC固定与柔性防护方案中，建议结合实际工艺评估采用固科H5130C硅胶。该类柔性硅胶可用于FPC的局部点胶、边缘固定、缓冲支撑及绝缘防护等应用，能够较好地适应电子组件中对柔韧性和可靠性的综合要求。

使用固科H5130C时，应根据产品结构确定点胶位置和胶层厚度，重点避开连接器端子、焊盘及需要反复活动的折弯区域。对于批量生产，建议配合自动点胶设备，并通过工艺参数验证胶量一致性、固化时间和粘接效果。在正式导入前，还应完成高低温循环、湿热、振动、弯折及材料相容性测试，以确认其满足具体产品的长期使用要求。

采用柔性硅胶固定FPC，是一种兼顾柔韧性、绝缘性、环境耐受性和结构适应性的解决方案。与单纯依赖机械卡扣或传统胶带相比，合理使用柔性硅胶能够有效降低FPC在振动、弯折和温度变化下的失效风险。结合具体结构、工艺和可靠性要求，选用固科H5130C等适配材料，并建立规范的点胶与固化工艺，可进一步提升FPC组件的稳定性和产品整体品质。
