用于光学仪器的镜片粘接方案

2026-08-12 17:04

固科

在显微镜、望远镜、照相机镜头、测量仪器及激光光学系统中，镜片粘接不仅承担固定和密封作用，还直接影响整机的成像质量、光轴稳定性与使用寿命。相比普通结构件粘接，光学镜片对胶黏剂的收缩率、透明度、折射率、固化应力、耐温性及长期可靠性提出了更高要求。因此，合理的粘接方案应从材料选择、表面处理、定位装配、固化工艺及质量检验等多个环节进行系统设计。

一、镜片粘接的主要技术要求

首先，胶黏剂固化过程中应具有较低的体积收缩率和内应力，以避免镜片产生翘曲、偏移或局部应力集中。尤其对于高精度镜片，微小的变形也可能造成像差增加、焦点漂移或光轴偏离。

其次，胶层应具备良好的环境适应性。光学仪器可能长期处于高低温交替、湿热、振动、冲击或紫外线照射环境中，胶黏剂需要保持稳定的粘接强度和尺寸稳定性。此外，对于透光区域或边缘可见区域，胶层还应具有较好的外观、透明性和抗黄变性能。

在工艺方面，胶黏剂应具备适宜的流动性和可操作时间，能够均匀填充镜片与镜筒、压环或安装座之间的间隙，同时避免溢胶污染有效光学面。对于批量生产，还应兼顾固化速度、工艺重复性以及设备适配性。

光学镜片粘接

二、推荐的粘接工艺流程

1. 材料与结构设计

在设计阶段，应根据镜片材质、安装结构和工作环境确定胶层厚度及粘接面积。通常应避免胶层过薄，以降低装配误差对镜片的直接影响；同时也不宜过厚，以免增加固化收缩和热应力。镜片与金属、塑料或陶瓷基座之间存在热膨胀系数差异时，应通过合理的胶层厚度和柔韧性设计释放应力。

2. 表面清洁与处理

粘接前，应彻底清除镜片和基材表面的灰尘、油污、指纹及残留脱模剂。镜片表面可使用适合光学元件的无尘擦拭材料和专用清洁剂处理，金属或工程塑料部件则可根据材料特性选择脱脂、等离子处理或适当的底涂工艺。清洁后应避免手部直接接触粘接区域，并在规定时间内完成点胶。

3. 点胶与定位

点胶量应经过工艺验证，确保胶液能够形成连续、均匀且无气泡的胶层。对于环形粘接结构，建议采用连续环形点胶或多点对称点胶方式，以减少局部受力不均。镜片装配时应使用专用定位治具，控制同心度、倾斜角度、轴向高度及旋转方向。必要时，可在固化过程中设置轻微、均匀的预压，防止镜片发生位移。

4. 分阶段固化

对于高精度光学组件，建议采用“初步固定+最终固化”的分阶段工艺。首先通过快速固化方式使镜片获得稳定的初始定位，再进行热固化或其他后固化处理，使胶层达到最终强度和耐环境性能。固化温度和时间应根据胶黏剂技术参数、镜片材料耐温性及组件结构进行验证，避免升温过快造成热冲击或应力集中。

三、固科8234UV环氧胶方案建议

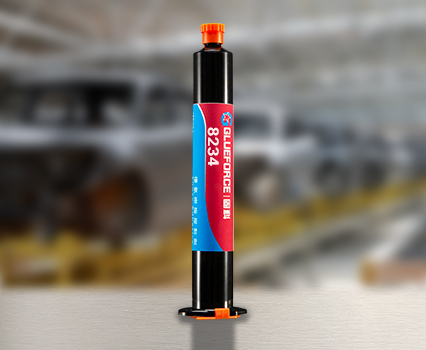

镜片粘接胶水

在需要兼顾快速定位、粘接精度与最终强度的光学镜片装配中，可考虑采用固科8234UV环氧胶。该方案的特点是利用UV光照实现胶层的初步固定，使镜片在装配后能够快速获得稳定定位，减少传统等待过程中因振动、回弹或胶液流动造成的位置偏差。

完成UV初固后，再通过热固化使环氧体系进一步反应，形成强度更高、稳定性更好的粘接结构。与单一快速固化方案相比，UV初固能够提高装配效率和定位控制能力；热固化环氧则有助于提供更加牢固的长期粘接效果，并改善组件在温度变化、振动及湿热环境下的可靠性。

在实际应用中，固科8234UV环氧胶尤其适合对镜片同心度、倾角和轴向位置有较高要求的精密光学组件。通过“UV可初步固定镜片，热固化环氧提供牢固粘接”的工艺组合，可在提升生产节拍的同时，提供更精密的粘接精度。需要注意的是，UV光照应确保能够有效到达胶层；对于遮光结构或深部胶层，应结合结构设计和热固化条件进行工艺确认。

四、质量控制与可靠性验证

粘接完成后，应对镜片位置精度、胶层外观、溢胶情况及光学性能进行检查。重点检测项目包括同心度、倾斜度、焦距或成像质量变化，以及胶层是否存在气泡、裂纹和未固化区域。

此外，还应根据产品使用环境开展高低温循环、恒温恒湿、振动、冲击及长期老化试验，验证胶黏剂与镜片、基材之间的相容性。对于量产产品，应建立点胶量、光照强度、照射时间、热固化温度和时间等关键参数的过程控制标准。

光学镜片粘接是一项涉及材料、结构、工艺和检测的综合技术。只有通过合理的胶层设计、严格的表面处理、精确的治具定位及稳定的固化工艺，才能确保光学组件长期保持良好的成像性能和机械稳定性。采用固科8234UV环氧胶的UV初固与热固化相结合方案，可兼顾快速定位、精密装配和高强度粘接，为高精度光学仪器镜片的可靠装配提供一种具有实用价值的技术路径。
