用于工业内窥镜的镜头模组的灌封胶

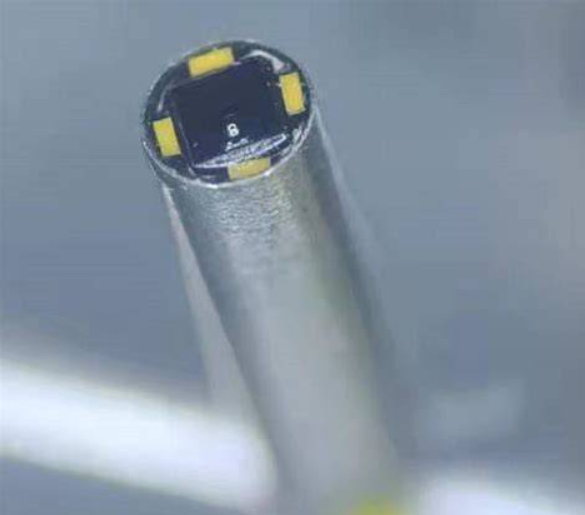

在工业内窥镜领域，镜头模组作为图像获取的核心组件，常常需要在恶劣的工作环境中长期稳定运行。灌封胶在保护镜头模组方面发挥着不可替代的作用。本文从功能需求、材料选择、工艺要点、可靠性考量及应用实例等方面，探讨用于工业内窥镜镜头模组的灌封胶特性与选型建议，并在结尾推荐一种适合应用的环氧灌封产品。

一、灌封胶的主要功能与性能要求

工业内窥镜常被用于管道检测、发动机检查、焊缝检测等领域，工作环境可能包含高温、低温、潮湿、油污、腐蚀性气体及机械振动等。因此，镜头模组的灌封材料需满足以下关键性能：

- 绝缘与防护：提供电气绝缘，防止短路；隔绝湿气、灰尘及化学腐蚀介质，保护电子元件与光学元件。

- 机械缓冲与固定：吸收振动与冲击，固定镜头、镜筒及电连接，防止因振动导致的光学对准移位。

- 光学兼容性：对光学路径（如镜头前端、透镜间隙）保持兼容，避免气泡、应力引起的像差或散射；对可见与红外波段无不良吸收或荧光。

- 热稳定性与耐老化：在工作温度范围内（低至-40°C，高至100°C或更高）保持物性稳定，长期抗黄变、抗开裂、抗软化。

- 加工性与固化特性：流动性和可填充性良好，适合灌封工艺；可控固化时间以兼顾生产效率与气泡逸出；固化后收缩小，避免产生应力。

- 可修复性与可加工性（可选）：在某些设计中，维修或返修要求灌封层可部分去除或再加工，这对材料选择提出挑战。

二、常见灌封材料类型及特点

目前工业内窥镜镜头模组常用的灌封材料主要包括环氧树脂、硅胶（硅氧烷）、聚氨酯和丙烯酸类。各类材料优缺点如下：

- 环氧树脂：力学强度高、粘接性好、电绝缘性能优异，耐化学性与耐温性良好，固化后硬度较大，收缩小，适合结构固定与长期防护。但刚性较高，热膨胀不匹配可能带来光学应力，不利于对热循环敏感的部位。

- 硅胶：弹性好、耐温范围宽、与光学元件的热膨胀匹配性好，易于吸收振动并减少应力传递，透光性和低粘度版本可用于透镜前端或光路保护。但硅胶粘接性较差，易迁移、易吸附尘埃，某些型号不耐化学溶剂。

- 聚氨酯：综合性能良好，粘接性好、弹性适中、抗冲击性能优异，耐磨且成本适中。但对潮湿敏感，固化过程可能放热且易产生气泡或发泡（需无水环境或改良配方）。

- 丙烯酸类：固化快、加工方便，但耐温及长期稳定性一般，多用于非关键或临时封装。

镜头模组中，若需高强度结构固定与长期耐化学、耐温保护，环氧树脂常为首选；若需维持一定弹性以吸收热应力和振动，硅胶或弹性体更适合。实际应用常采用多材料组合：例如在镜头光路附近使用低模量弹性材料，而在电路与连接处使用高模量环氧以增强固定与屏蔽。

三、灌封设计与工艺要点

- 气泡控制：气泡会导致散射、污点或应力集中，应通过真空脱泡、适当流动性与缓慢灌注工艺控制。选择低挥发、低放热配方有助于降低气泡生成与裂纹风险。

- 固化管理：固化温度和时间需与镜头模组敏感元件（如传感器、镜片涂层、软连接线）兼容。缓慢升温固化或分段固化常用于降低内应力。

- 接触面处理：被灌封表面需清洁、无油污；必要时做等离子或化学处理以提高粘附性，或使用底涂层改善界面附着。

- 热匹配设计：考虑不同材料的热膨胀系数（CTE），避免在温度变化时产生过大应力，必要时采用过渡层或弹性缓冲材料。

- 光学区域遮蔽：在镜头前端或光路必须保持清洁与透明的区域，常采用隔离膜或专用模具确保灌封材料不进入光学口径范围。

- 环境检测与老化验证：完成灌封后需进行温湿循环、盐雾、振动冲击与长时曝光测试，验证无黄变、无开裂及成像质量保持。

四、可靠性评估与测试

对于工业内窥镜的灌封方案，应建立完整的验证体系，包括但不限于：

- 机械性能测试：拉伸、剪切、冲击及振动疲劳测试，验证粘接强度与缓冲能力。

- 热性能测试：热循环、高温储存、热冲击试验，观察是否有裂纹、脱层或光学偏移。

- 化学与环境测试：盐雾、腐蚀性气体与油类接触测试，验证防护能力。

- 光学评估：在不同温湿条件下拍摄靶标，量化分辨率、对比度、畸变和噪声变化，保证灌封后成像性能不受影响。

- 老化测试：加速老化（如高温加速老化、紫外光曝晒）以评估长期的颜色稳定性与物性保持。

五、材料选型建议与应用场景

- 管道检测与石油化工场景：需耐化学腐蚀与盐雾，推荐采用耐化学、耐温的环氧类灌封材料；对振动要求高的部位可在结构件与光学件之间加入弹性垫层。

- 航空与发动机检查：需耐高温、高速振动与油雾，优先考虑高温固化环氧或特殊高温弹性体，严格控制热匹配与固化残余应力。

- 医用或食品级应用：对生物兼容与无毒性有要求，需选用经过相应认证的材料并注意避免挥发性残留物。

- 便携与低成本设备：可以考虑成本与加工便利性更优的聚氨酯或丙烯酸体系，但需权衡使用寿命与环境适应性。

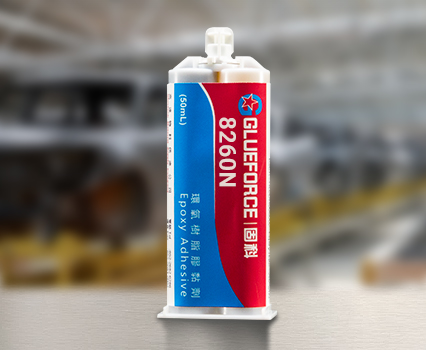

六、产品推荐——8260N环氧树脂灌封胶

在本文综合考虑耐化学性、机械强度、固化收缩小、加工性与长期稳定性等方面后，建议在多数工业内窥镜镜头模组的结构性灌封应用中采用高性能环氧灌封胶。具体推荐：固科（Guke）8260N环氧灌封胶（固化型环氧体系）。该类产品通常具有以下优势：

- 高粘接强度和优良的电绝缘性，能有效固定镜头模组内部元件并隔绝外界介质；

- 固化后机械强度高、收缩率低，降低因材料收缩引起的光学应力；

- 良好的耐温和耐化学性能，适应多种工业检测环境；

- 可通过配方调整获得合适的流动性与固化时间，便于量产工艺控制。

在实际采用固科8260N或类似环氧灌封胶时，请注意：

- 根据产品说明和实际需求选择合适的固化工艺（温度、时间）并进行脱泡处理；

- 对光学通道采取遮蔽或使用低模量过渡层以减少应力传递；

- 进行必要的环境与寿命测试（温湿循环、振动、盐雾等）以验证可靠性；

- 若对弹性要求较高，可在关键热膨胀敏感区域结合使用硅胶或聚氨酯弹性体。

灌封胶在工业内窥镜镜头模组中的作用不仅是简单的填充与固定，更是影响设备在复杂环境中长期可靠运行的关键因素。合理的材料选型、精细的工艺控制与系统的可靠性验证，是保证成像质量与产品寿命的基础。基于综合性能考量，固科8260N环氧灌封胶为众多结构性灌封场景提供了平衡的解决方案，但具体选型应结合具体工况与测试结果进行最终确认。
