0755-82322609
✕

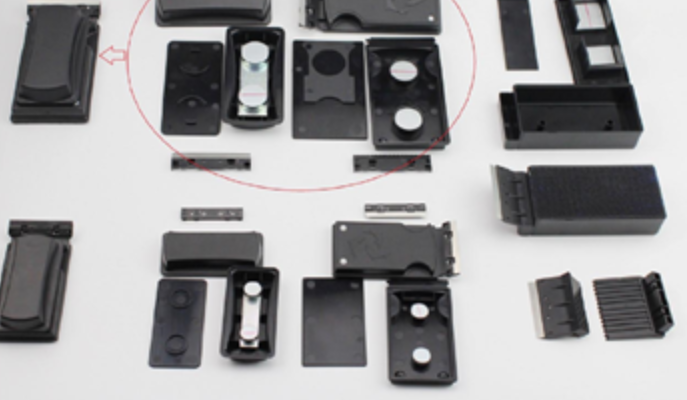

在许多消费电子、家用设备和工艺品的制造与维修过程中，需要将磁铁固定在ABS塑料件上。ABS（丙烯腈-丁二烯-苯乙烯共聚物）具有良好的机械强度和成型性能，但其表面能较低、对粘接剂的润湿性相对较差；而磁铁通常为钕磁铁或铁氧体磁铁，表面可能经过镀层或涂层处理。选用合适的快干胶（氰基丙烯酸酯类）并采取正确的表面预处理与装配工艺，可实现牢固、快速的粘接，满足生产效率和使用强度的双重需求。以下从材料特性、表面处理、粘接工艺、注意事项与质量检验五个方面系统阐述适用于ABS与磁铁粘接的快干胶方案，并在文末推荐811快干胶作为参考产品。
一、材料与粘接挑战
1. ABS塑料特点
- 热塑性工程塑料，成型后表面能较低，易受溶剂和强极性粘接剂影响。
- 吸水率低，但表面可能有注塑时的脱模剂、油污或氧化层存在，影响粘接强度。
2. 磁铁特点
- 常用有钕铁硼（高磁能积、表面常镀镍、镉或环氧涂层）和硬质铁氧体（陶瓷状，表面通常无镀层）。
- 镀层或涂层可提高耐腐蚀性，但会影响粘接面与粘接剂的化学兼容性与机械啮合。
3. 快干胶特性
- 氰基丙烯酸酯类（俗称“快干胶”）具有固化速度快、初粘性高、操作简便的优点。
- 对于非极性或低表面能塑料，单用快干胶可能存在黏接强度不足或脆性断裂的风险。
- 环境湿度与温度会影响固化速度及最终性能；部分配方对微量水分敏感，适合薄层固化。
二、表面预处理方案（关键步骤）
为了获得可靠的粘接性能，必须对ABS塑料和磁铁表面进行适当处理：
1. 清洁除油
- 使用异丙醇（IPA）、丙酮或工业酒精擦拭，去除油污、脱模剂和灰尘。注意：丙酮对ABS有一定溶胀作用，短时间浸擦通常可接受，但不宜长时间浸泡或高频繁使用。
- 对于敏感场合优先选用异丙醇，避免造成ABS表面变形或软化。
2. 打磨增加粗糙度
- 轻度砂纸（如400–800号）或细钢丝刷对ABS和磁铁表面进行打磨，创造微观机械咬合结构，提高粘接面积与粘接强度。
- 打磨后务必再次清洁以去除磨屑。
3. 表面活化或底涂（选配）
- 对于难粘ABS或对强度要求较高的应用，建议使用等离子处理、火焰处理或化学底涂剂（偶联剂）来提高表面能；工业场景中常用的底涂剂或粘接促进剂（primer）可显著提升氰基丙烯酸酯与塑料的界面粘结力。
- 对于镀层磁铁，若镀层为镍且表面致密，使用专用金属底涂或轻微酸洗/碱洗配合防锈处理能提高结合效果，但应注意防腐要求。
三、快干胶选型与使用方法
1. 选型建议
- 选择低粘度或中等粘度的氰基丙烯酸酯：低粘度有利于在贴合面间流动，填充微细缝隙；中等粘度在存在较大间隙或不规则表面时能减少流淌。
- 考虑弹性改性配方：标准快干胶固化后通常较脆，遇到冲击或振动可能剥离。若工件会受到冲击或热胀冷缩，选择含有弹性改性成分（如橡胶改性）的快干胶可提高剪切与拉伸强度。
- 使用具有耐温或耐湿配方时，若工作环境存在高温或潮湿，应选专用耐候型快干胶。
2. 使用方法
- 施胶量：薄层施胶可实现更快固化和更高强度（一般0.05–0.2 mm胶层为宜）。避免大量施胶导致缓慢固化或热量集中。
- 对位与夹紧：将磁铁和ABS件迅速对位并保持压力夹紧30–120秒以确保初粘，完全固化时间视胶体及环境而定，通常24小时达到完全强度。
- 控制环境：推荐在温度20–25°C、相对湿度40–60%条件下操作，极端低湿环境会延缓氰基丙烯酸酯的固化。
四、装配流程（示例）
1. 准备
- 检查工件尺寸与间隙，确认磁铁表面与ABS粘接位平整。
- 清洁并打磨粘接面，使用异丙醇擦拭并晾干。
2. 施胶
- 在磁铁或ABS的其中一侧点涂或条涂适量快干胶。若间隙较小，点涂即可；间隙较大可用条涂并尽量均匀分布。
3. 贴合与夹持
- 快速对位，压紧并使用夹具或重物保持稳定。初粘时间通常数秒到数分钟，夹持1–2分钟可获得初始固定，完全固化建议24小时。
4. 后处理
- 清除溢出的胶痕（在固化前用丙酮或专用清洗剂，固化后需机械去除）。
- 如需提高耐久性，可在接缝周围涂覆密封剂或结构胶作二次密封。
五、适用场景与替代方案
- 快干胶方案适用于对粘接速度要求高、小型磁铁与ABS件界面清洁、受力不超大或以剪切载荷为主的场合。
- 若磁铁承受较大拉伸或冲击载荷，或需长期暴露于潮湿/高温环境，建议考虑环氧结构胶、聚氨酯胶或丙烯酸结构胶等更为耐久的粘接体系，或增加机械卡位以做冗余固定。
推荐产品：811快干胶
- 推荐理由：811快干胶为工业级氰基丙烯酸酯快干胶，具有良好的流动性与快速固化特性，适合ABS与金属表面的快速粘接。其配方在粘接速度与初期强度方面表现平衡，适合生产线装配与维修场景。若需更高冲击韧性或在特殊环境下使用，请咨询供应商获取弹性改性或耐候性配方。
将磁铁牢固地粘接到ABS塑料上，既要考虑材料本身的物理化学特性，也要重视表面预处理、粘接剂选型与工艺控制。氰基丙烯酸酯类快干胶以其便捷和快速的优势，在多数低至中等强度要求的应用中是有效的方案。通过严格的清洁、适当的打磨、必要时使用底涂剂及合理的施胶与夹紧工艺，可以显著提升粘接可靠性。文末推荐的811快干胶作为一个实用选择，可在常规ABS—磁铁粘接场景中直接试用；但在关键或极端工作条件下，仍建议先进行小批量试验和老化验证，或咨询材料供应商以获得最合适的配方与工艺建议。
电话：0755-82322609
手机：0755-82322609
邮箱：e-commerce4@glue.com.hk
地址：广东省广州市番禺区钟村街钟一村钟韵路72号
