激光雷达的激光器灌封采用哪种胶水？

随着自动驾驶、机器人导航和三维测绘等领域对激光雷达（LiDAR）性能与可靠性要求的不断提高，激光器及其光学组件的封装工艺日益受到重视。激光器灌封（potting）作为保护激光芯体、防潮、防振以及改善热管理的重要工序，其所选用的胶水（灌封材料）直接影响器件的光学性能、工作稳定性和使用寿命。本文概述激光雷达激光器灌封常用胶粘剂的类型、主要性能指标与选型考量，并在文末重点介绍该领域的应用优势与注意事项。

一、激光器灌封胶的主要类型与特点

1. 环氧树脂类（Epoxy）

- 优点：成膜硬度高、粘接强度好、耐化学性和耐热性优良，成本相对较低。

- 缺点：固化后硬度大，热膨胀系数（CTE）较高，可能因热应力引发器件应力或裂纹；光学透过率通常不足以满足某些光学窗口或透镜直接覆盖的需求。

- 适用场景：需要机械支撑、结构粘接及电气绝缘的场合，但对光学透明度要求高的部位不宜直接使用。

2. 硅胶（Silicone）

- 优点：柔软、弹性好，热膨胀匹配性好，抗震和抗热循环性能优越；耐温范围宽，透明硅胶在可见至近红外有较好透光性。

- 缺点：粘接强度通常低于环氧；某些硅胶可能含挥发性低分子物质（VOCs），长期可能影响光学窗口或器件表面。

- 适用场景：需要缓冲热应力、减少机械应力传递以及对振动敏感的激光器组件。

3. 丙烯酸酯类与聚氨酯类（Acrylics/Polyurethanes）

- 优点：粘接性良好、韧性中等，可通过配方调整获得较好的透明性与耐候性。

- 缺点：耐温和耐化学性通常不及环氧；部分材料对潮湿敏感，需要在良好工艺控制下使用。

- 适用场景：中等机械支撑且要求一定透明度的封装部位。

4. UV固化胶（UV-Curable）

- 优点：固化速度快（在UV光照下秒到分钟级），固化过程温和（近室温），对热敏器件友好；可配方优化实现高透明性、低黄变和低吸水率；固化后力学性能可由柔软到刚性调整。

- 缺点：必须保证光线能照射到需固化区域，复杂几何或遮挡处固化不完全会导致剩余未固化物；长期光照或高温环境下部分配方可能出现黄变或性能退化（需选用耐黄变配方）。

- 适用场景：对光学透明性、固化速度和低温工艺有较高要求的光学部位和激光窗口封装。

二、激光雷达激光器灌封的关键性能指标

在选择灌封胶时，应重点考虑以下指标：

- 光学特性：透光率（尤其在激光波长处，如905 nm、1550 nm等）、折射率、色散与色变（黄变）程度。

- 热性能：热导率、热膨胀系数（CTE）、耐高低温循环能力。

- 力学性能：粘接强度、硬度、弹性模量、抗震与抗冲击能力。

- 耐久性与可靠性：抗老化、抗UV、低吸水性、化学稳定性及无腐蚀性副产物。

- 工艺适应性：固化方式（热固/UV固化/双组份）、固化速率、操作窗口、可重复修补性、是否符合自动化生产需求。

- 电性能与安全性：绝缘性、是否含有有害挥发物或重金属、符合相关工业与环境法规（如RoHS等）。

三、激光雷达灌封材料的选型建议

- 光路部分（如直接覆盖激光输出窗口或透镜）：首选高透光、低黄变、低吸水率的光学级硅胶或专用高透UV胶，确保在工作波长处的最小光损耗和最小散射。

- 芯片及电路附近：若需机械固定并提供良好热传导，可选导热环氧或导热硅胶；若器件对应力敏感，应优先考虑柔性硅胶或低模量UV胶。

- 需要快速生产与高精度点胶的场景：UV固化胶（尤其可见光/UV双固化体系）能显著提升产能并降低热应力，但设计时需保证光照固化的可及性。

- 对长期户外使用或强光照环境：优先选择抗黄变配方并通过加速老化测试验证长期透光性。

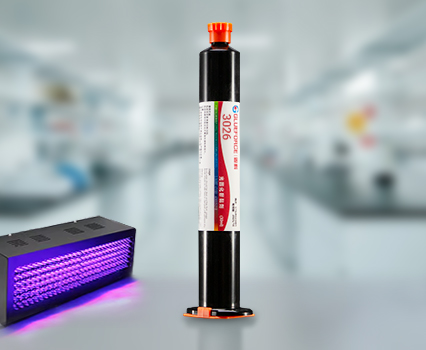

四、3026高透UV胶的特点与在激光雷达激光器灌封中的应用

3026高透UV胶是一类面向光学封装与精密点胶应用的UV固化胶（注：以下为常见该类产品的典型特性汇总，具体参数以供应商技术资料为准）：

- 高透光性：在可见到近红外波段（常见激光雷达使用的905 nm或1550 nm波段）具有优良的透过率，光学损耗低，适合用于光学窗口、透镜或直接覆盖激光器出口的封装。

- 低黄变性：配方中通常采用抗氧化和稳定性良好的单体与光引发剂，固化后长期光照和温度循环下黄变较小，能保持光学性能。

- 快速UV固化：在合适波长与强度的UV光源照射下可在秒至分钟内固化，适合自动化生产线和高产能需求。

- 可调力学性能：通过配方调整可实现从柔软到中等硬度的固化体，便于在需要一定缓冲的同时提供机械保护。

- 低气味与低VOCs：部分3026类产品强调低挥发性，减少对激光芯片或光学表面的影响。

- 良好黏结性：对常见基材（玻璃、塑料、金属、陶瓷等）有较好粘接效果，便于多材料器件的一体化封装。

应用建议：

- 光学窗口/透镜封装：直接覆盖激光输出或透光部位时，3026高透UV胶能在保证透过率的前提下提供密封与机械保护。需要注意固化后胶层厚度均匀性与界面抛光或清洁，以避免散射增加。

- 芯片与导光元件接合：对于需要快速固化与定位的芯片组装工序，3026可缩短工艺周期，便于精密定位与复合封装。

- 混合固化工艺：在复杂结构或遮挡处，建议采用“UV+热”或“UV前固化、后补热固化”的双固化策略，以确保阴影区的二次固化与性能稳定性。

- 可靠性验证：在量产前应对3026胶的长期热循环、湿热、盐雾（若为户外使用）、光老化及激光直接照射可靠性进行加速试验，验证其在目标波长处的透过率与不引入信号衰减或散射。

五、注意事项与风险控制

- 光线遮挡问题：UV固化需保证光源能照射到胶体，若结构存在遮挡应采用透光路径设计或后续热固化补偿。

- 胶层与光学耦合：避免气泡、划痕或界面失配引起的散射与反射；点胶、脱泡与固化工序应严格控制。

- 热管理考虑：若胶体热导率较低，需在整体热设计中考虑额外散热通道，避免激光器或驱动电路过热。

- 材料兼容性：确认胶水与器件封装材料（如塑料、金属、涂层）之间无化学兼容性问题，避免溶胀、应力或腐蚀。

- 法规与环保：选择符合RoHS等相关法规的配方，并关注使用与存储安全规范。

激光雷达激光器灌封的胶水选择需在光学透过性、热与力学匹配、工艺可行性和长期可靠性之间取得平衡。整体而言，光学级硅胶与高透UV胶是光路直射部位的优选，而环氧或导热材料则适用于需要结构支撑与热传导的场合。3026高透UV胶以其高透光性、快速固化与可调力学性能，在需要光学透明与生产效率并重的激光雷达封装工艺中具有显著优势。但在实际使用前，应结合具体器件波长、工艺结构与可靠性要求，进行充分的材料测试和工艺验证。
