PCB上可以使用UV胶吗？

在现代电子制造与装配领域，印制电路板（PCB）作为电子产品的核心承载与互连平台，其可靠性与工艺选择直接影响整机性能与寿命。随着电子产品向小型化、高密度和高可靠性方向发展，PCB表面保护、元件固化与绝缘处理等环节愈发重要。紫外线固化胶（简称UV胶）以其固化速度快、可控性高、应用便捷等优点，在诸多电子封装与粘接场景中被广泛采用。但在PCB上使用UV胶时，涉及材料兼容性、工艺流程、电气性能、可靠性测试与长期老化等多方面考量。本文将从UV胶的基本原理与特性出发，分析在PCB应用中的优势与潜在风险，提出选胶与工艺控制的关键要点。

一、UV胶基本原理与主要特性

1. 光化学固化机理

UV胶通常为以光引发自由基或阳离子聚合为主的单体/预聚物体系。当暴露于特定波长的紫外光（通常为波长在200–400 nm范围内，以365 nm常见）时，光引发剂吸收光子并生成活性自由基或阳离子，从而引发单体或低聚物之间的聚合交联，完成从液态到固态的转变。固化过程的显著特征是速度非常快（可在数秒至数十秒内完成），并且固化深度与光强、光波长、材料吸收特性有关。

2. 优势特性

- 快速固化：显著缩短生产周期，适合在线快速固化或分步工艺。

- 可控固化：通过遮蔽或局部照射实现选择性固化，便于分区域处理。

- 低挥发与低残留溶剂：多数UV胶为溶剂无机型或低溶剂含量，减少挥发性有机物（VOCs）问题。

- 良好的粘接性能与机械强度：对多种材料（如金属、塑料、玻璃、某些PCB表面处理层）具有良好粘接。

- 透明性与外观控制：便于用于视觉检测与光学元件固定。

3. 局限性与风险点

- 光不可达区域无法固化：在阴影区或深缝隙内，UV光束难以到达，造成胶层未固化或固化不完全。

- 热与湿气稳定性差异：不同配方的UV胶在高温、高湿环境下的性能差异大，长期可靠性需验证。

- 与PCB材料的化学兼容性：某些UV胶可能对PCB基材、阻焊层或焊膏产生不良反应，影响焊接或导电性能。

- 电气性能（介电常数、体积电阻率、击穿强度）需满足高频或高压应用的要求。

- 光引发剂与低分子残留物：未反应的引发剂或小分子物质可能迁移，导致表面污染或影响后续工艺。

二、在PCB上使用UV胶的典型应用场景

1. 元件固定（Pre-gluing / Tacking）

在贴片元件回流焊之前，用UV胶对大体积或高摆动元件进行临时固定，避免贴装过程中元件移位，从而提高贴装良率。优点是用胶量少、只需局部短时照射即可完成固化，不影响随后的回流温度循环（前提是所选UV胶能耐受回流温度或可在回流前去除）。

2. 表面涂覆与点胶保护（Conformal Coating / Spot Protection）

对裸露焊点、敏感元件或高压隔离区进行局部保护，防止湿气、腐蚀或爬电路径的形成。UV固化的局部点胶可作为快速修补或选择性保护方案。

3. 散热界面与结构粘接

用于固定散热片、传感器或结构件，要求UV胶在力学强度、热传导与热循环下保持稳定。

4. 光学器件或传感器封装

因其高透明性与可控固化特性，UV胶用于光学元件、LED或光学传感器的匹配与封装。

三、在PCB上使用UV胶时的关键考量

1. 材料兼容性与表面处理

- 基材兼容性：确认UV胶与FR-4基材、阻焊层（如绿色油墨）、覆铜箔以及任何表面处理（如金、OSP、化学镍金）之间无不良化学反应或界面弱键。

- 表面清洁：油污、焊剂残余、氧化物会显著影响粘接强度。建议在点胶前进行等离子/酒精/丙酮清洗，且根据阻焊材料耐溶剂性选择合适处理。

- 打底/底涂：对某些难粘材料（如聚烯烃类、某些热固性阻焊）可能需使用底涂剂以提高粘接。

2. 电气性能与绝缘要求

- 介电常数与损耗角：高频电路或射频PCB对绝缘材料的介电损耗敏感，需选取低介电常数和低损耗UV胶。

- 体积电阻率与挥发性离子：对高压或精密模拟电路，胶体的体积电阻率与可迁移离子含量（如Cl-、Na+）必须受控，以防漏电或电化学迁移。

- 击穿电压：在高电压间隙处使用时需验证胶层击穿强度。

3. 热稳定性与回流工艺兼容性

- 回流焊温度：若UV胶在贴装后需经历回流工艺，必须选择耐受回流峰值温度（通常可达260°C短时）的配方，或将固化步骤安排在回流后。

- 热循环与热膨胀匹配：不同材料的热膨胀系数差异可能导致热循环疲劳、界面剥离或龟裂，需评估长周期热循环（如-40°C至125°C）性能。

4. 光固化工艺参数

- 波长与光强：根据UV胶的光引发剂吸收峰选择合适波长（常见365 nm、395 nm等）与光强，以保证足够固化深度与表面硬度。

- 照射时间与能量密度：控制能量密度（mJ/cm²）以完成充分固化，避免表面“皮肤化”而内部未固化的情况。

- 阴影区补救：对光线不能直达的区域可采用配方含有少量热固化组分的双固化胶（UV+热）或设计工艺以实现完全固化。

5. 可维修性与返工

- 可否去除：某些场景需在返修或维修时移除UV胶，选择可被溶剂软化或可热处理的配方将提高维修便利性。

- 对焊接/返修的影响：固化后的UV胶在返修过程中可能影响焊接质量或加热时释放气体，需确认在焊接或热风返修下的稳定性。

6. 环境与法规合规

- VOC与有害物质：选用低VOCs产品并满足RoHS、REACH等法规要求。

- 安全操作：光引发剂及未固化胶液对皮肤和眼睛可能有刺激性，点胶过程中配备合适的个人防护与局部排风。

四、常见问题与实验验证建议

1. 胶与阻焊/焊盘的相容性验证

通过小批量试产，进行粘接强度（拉伸/剪切）、翘曲以及热循环疲劳测试，观察是否存在剥离或变色。

2. 电气绝缘与离子迁移测试

进行表面电阻、体积电阻、漏电流测试，以及可溶性离子含量（SIR，Surface Insulation Resistance）测试，评估潮湿/盐雾情况下的电气稳定性。

3. 回流兼容性测试

若需要承受回流工艺，建议在贴装后进行回流试验，并评估胶层是否出现裂纹、气泡或分层。

4. 光固化完整性测试

用截面观察、红外光谱（FTIR）或硬度测试来评估固化深度和交联度，确保无未固化残留。

五、选胶策略与工艺建议

1. 根据用途选择配方类型

- 临时固定：可使用低粘度、快固化、可在固化后较易去除的配方。

- 长期保护/绝缘：选择具有良好热稳定性、耐湿热性能与低离子迁移的高交联配方。

- 光学用途：优先选择高透明度、低黄变和良好UV/热稳定性的胶。

2. 双固化体系的考虑

对于存在阴影区或需要在不可见处固化的应用，建议采用UV+热或UV+湿度双固化系统，先用UV完成表面固化保证初始强度，再通过热固化完成深层交联。

3. 控制点胶量与几何设计

合理控制点胶量与形状，避免过厚胶层导致固化缺陷或应力集中；在高电压区域避免形成连通成膜造成爬电问题。

4. 工艺流程集成

将点胶、照射、回流、测试等环节纳入工艺流程设计，明确每一步的参数与验收标准，确保生产一致性与可靠性。

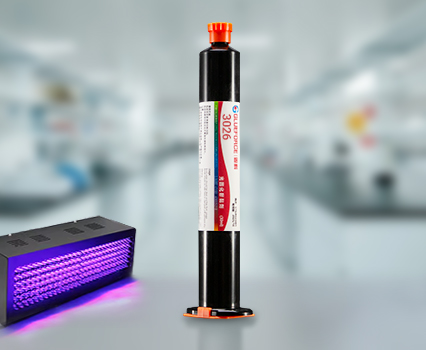

六、关于3026UV胶的推荐

1. 推荐理由（若3026UV胶具备以下典型特性）

- 低离子迁移与高体积电阻率：适合对电气绝缘有要求的PCB场景，能减少潮湿/盐雾下的泄漏或电化学迁移风险。

- 优良的粘接性：对常见PCB表面（阻焊层、金属、金属喷镀层）具有良好初始粘接力，减少脱胶风险。

- 快速UV固化：短时间内达到初始强度，利于高速生产线和元件定位操作。

- 较高的热稳定性与抗热循环能力：在经过回流工艺或长期热循环后保持机械与电气性能。

- 透明且低黄变：适合光学应用及外观要求高的部位。

- 可选双固化配方（UV+热）：能解决阴影区固化不足的问题，兼顾生产灵活性。

2. 使用建议

- 首次使用前进行兼容性测试：包括对阻焊层、表面处理（ENIG、OSP等）、焊膏与贴装流程的全面验证。

- 固化参数优化：根据TDS建议的波长与能量密度选择灯源与照射时间，确保足够穿透深度与交联度；对厚层或遮挡区域考虑使用热后固化步骤。

- 环境与存储控制：按供应商建议存放于阴凉干燥处，避免强光与高温，延长货架期并保持配方稳定性。

- 安全与环保：配合适当的个人防护装备（手套、护目镜）和局部排风，处理未固化废料时遵循SDS要求。

- 质量控制：建立来料检验（粘度、外观）、过程控制（点胶量、照射能量）与成品可靠性测试（热循环、盐雾、SIR）流程。

七、典型风险与防范措施（针对PCB使用3026UV胶或类似产品）

1. 阴影区未固化

防范：采用双固化体系或在设计时确保关键部位可被UV光照射。必要时采用紫外灯与反射器组合增加光线均匀性。

2. 热应力或热循环导致剥离

防范：选用具有良好热膨胀匹配与高交联度的配方；在设计上减小厚胶层并采用柔性缓冲结构。

3. 电气污染或离子迁移

防范：选择低可溶性离子配方并进行SIR测试；对高压/敏感区域增加冗余绝缘或增大间隙。

4. 与焊接/回流流程冲突

防范：验证胶在回流温度下的机械与电气稳定性，或安排固化顺序（回流后固化或先固化后返修流程）。

结论

总体来看，在PCB上使用UV胶是可行且在很多场景下优于传统热固化或溶剂型粘接方案的。然而要确保长期可靠性与电气性能，需在选材、工艺参数、兼容性验证与环境试验上做充分的前期评估与试验。针对常见应用，选择一款兼顾低离子迁移、良好热稳定性与快速固化的UV胶尤为重要。若3026UV胶在其技术资料中展示出低离子含量、高体积电阻、优良热循环性能、以及适合PCB常用光源（如365 nm或395 nm）的固化特性，那么3026UV胶是一个值得在PCB应用中考虑的候选。最后，强烈建议在量产之前，进行包括粘接力、回流兼容性、热循环、湿热、盐雾与SIR等全面可靠性验证，以确保在目标应用环境下达到预期寿命与可靠性指标。
