永磁同步电机的外转子磁钢粘接案例

永磁同步电机（PMSM）由于其高效、节能和高功率密度的优点，广泛应用于新能源、电动车、工业自动化等领域。外转子结构因其散热性能优越、结构紧凑而备受青睐，而磁钢的精确粘接是确保其性能稳定和寿命延长的关键环节。本文详细探讨永磁同步电机外转子磁钢的粘接工艺，分析多种粘接材料的性能特点，并重点推荐在实际应用中采用8356丙烯酸结构胶，以期为相关工程技术人员提供有价值的参考。

随着工业技术的不断发展，永磁同步电机因其卓越的性能特征成为众多领域的核心驱动力。外转子结构的设计优势明显，但其磁钢与外转子铁芯的粘接质量直接影响电机的性能表现。传统的粘接方法多采用环氧胶或硅胶，然而在高转速、高温及复杂机械负载条件下，这些胶粘剂往往难以满足要求，从而导致磁钢脱落、电机性能下降甚至损坏。针对这一问题，本文结合实际案例，探讨并验证了丙烯酸结构胶，尤其是8356型号的应用效果。

一、永磁同步电机外转子磁钢粘接的技术背景

外转子永磁同步电机的结构中，磁钢通常固定在转子铁芯的外环部分。由于其在运行过程中需要承受较大的离心力和温度变化，磁钢的固定方式和粘接材料的选择显得尤为重要。理想的粘接材料应具备以下性能：

1. 高强度粘接力：能够牢固附着磁钢与铁芯，防止脱落。

2. 良好的耐温性：适应电机运行过程中产生的高温。

3. 适度的弹性：缓冲机械振动和应力，延长使用寿命。

4. 优良的耐化学腐蚀性和耐老化性。

5. 环保无毒，符合工业安全标准。

二、常用磁钢粘接材料比较分析

目前市场上常用的磁钢粘接材料主要包括环氧胶、硅胶、聚氨酯胶以及丙烯酸结构胶。各类材料的性能差异如下：

1. 环氧胶：强度高，耐温好，但固化时间长且较脆，易在冲击振动中产生裂纹。

2. 硅胶：弹性好和耐高温，但强度较低，不适合承受较大机械负载。

3. 聚氨酯胶：综合性能优良，但耐温性能有限，且易受湿度影响。

4. 丙烯酸结构胶：具有高强度粘接性能，同时兼具一定弹性和优异的耐候性，固化速度快，适应性强。

综合比较，丙烯酸结构胶在电机磁钢粘接中展现出良好的适应性和可靠性。

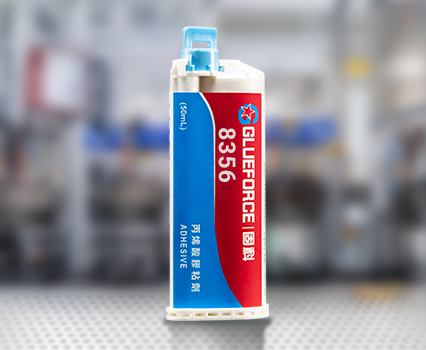

三、8356丙烯酸结构胶的性能优势

8356丙烯酸结构胶是一种专门设计用于金属与金属、金属与非金属材质高强度粘接的工程胶。其主要特点包括：

1. 高粘接强度：能够提供超过20MPa的剪切强度，确保磁钢在高速运转下的稳定固定。

2. 快速固化：常温下20分钟即可达到初固，极大缩短了生产周期。

3. 优异的耐热性能：能够耐受130℃以上的持续高温，满足电机运行工况。

4. 良好的抗震性能：适度的弹性设计避免了因机械振动导致的胶层破裂。

5. 环保配方：无有害挥发物，符合工业健康安全标准。

这些性能使8356成为永磁同步电机外转子磁钢粘接的理想胶粘剂。

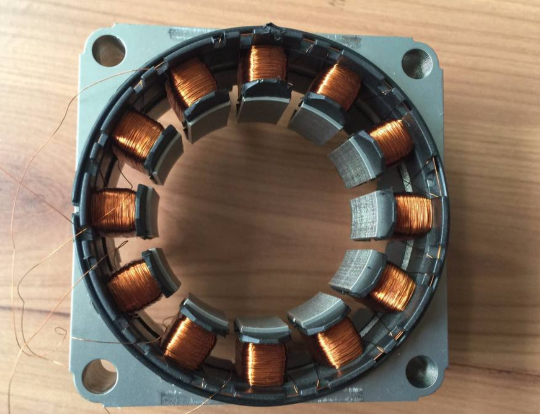

四、案例分析：某型号永磁同步电机外转子磁钢粘接

某电机制造企业在其最新型号的外转子永磁同步电机中，采用8356丙烯酸结构胶进行磁钢粘接。具体工艺如下：

1. 表面处理：磁钢和铁芯均经过喷砂清洁和酒精脱脂，保证粘接面无油污和氧化物。

2. 胶粘剂涂布：均匀涂布8356胶于磁钢粘接面，确保无气泡和遗漏。

3. 组装压合：磁钢迅速定位压合，施加适当压力保证胶层均匀。

4. 常温固化：常温条件下固化1小时后可进行初步操作，24小时后达到完全固化。

5. 质量检测：对粘接强度、耐温性能及离心力试验均通过严格测试，保证电机安全运行。

该案例中，电机运行过程中未出现磁钢剥离、振动异常及性能衰减，验证了8356丙烯酸结构胶在该领域的应用价值。

永磁同步电机外转子磁钢粘接的质量直接关系到电机的安全性和使用寿命。通过对比各种胶粘剂的性能，结合实际应用案例，8356丙烯酸结构胶凭借其高强度、耐高温、快速固化及优良的抗振动性能，成为磁钢粘接的首选材料。建议相关企业在设计和制造永磁同步电机时，优先考虑采用8356丙烯酸结构胶，以提升电机产品的稳定性和可靠性。
