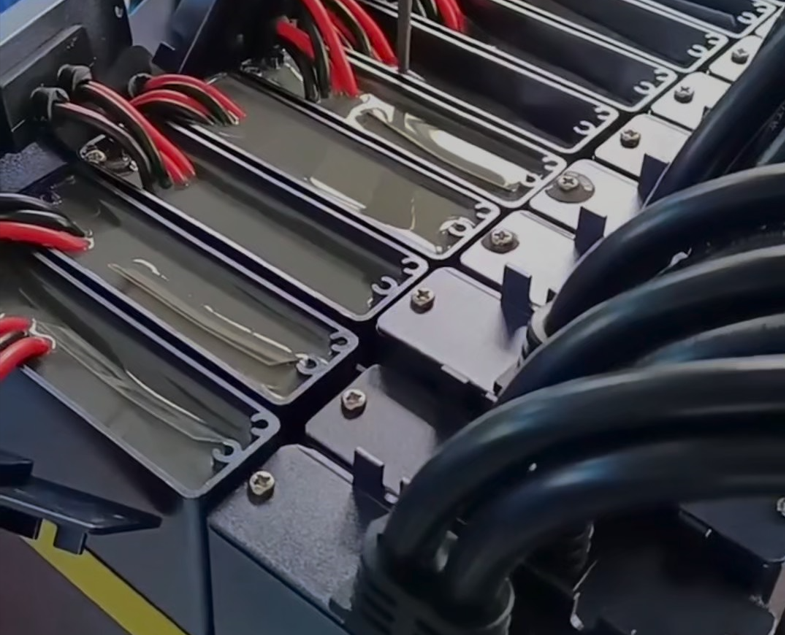

线束防水密封采用端口灌胶的工艺

在众多电子电气系统中，线束（电缆线束）的可靠性直接关系到整机的稳定性与使用寿命。尤其在潮湿、多尘或存在腐蚀性介质的环境下，线束端子和接插件的防水密封显得尤为重要。端口灌胶（potting at connector ports）作为一种行之有效的密封与防护方法，因其对机械固定、电气绝缘和防水性能的综合提升而被广泛采用。本文从工艺原理、工艺流程、关键控制点与注意事项及材料推荐等方面，介绍线束防水密封采用端口灌胶的应用要点，并在文末推荐使用8033环氧灌封胶作为优选材料。

一、工艺原理与优势

端口灌胶指将适配的灌封材料（如环氧树脂、聚氨酯、硅氧烷等）注入线束接插件端口或壳体内，使灌封材料固化后形成连续的密封层，从而阻隔水汽、灰尘及化学介质对接触点和焊点的侵入。该工艺的主要优势包括：

- 密封性好：固化后形成无缝的填充层，有效阻止液体和气体渗入；

- 机械保护：灌封材料可固定线芯、缓解应力集中，减少线束因振动、弯折造成的疲劳损伤；

- 电气绝缘与介电强度提升：固化材料具备良好绝缘性能，降低短路、泄漏电流风险；

- 可兼顾防腐与阻燃特性：根据配方可实现抗腐蚀、阻燃或耐温等需求。

二、工艺流程概述

1. 设计与评估

- 确定需灌封的端口位置、几何形状与体积；

- 评估接插件和线材的耐温、耐化学性，确认与灌封材料的相容性；

- 设计排气与注入口位置，避免形成气泡滞留区。

2. 前处理与装配

- 清洁：使用适当溶剂或等离子清洗去除油污、脱模剂和尘埃，确保粘接面清洁；

- 干燥：对吸湿性部件进行干燥处理，避免水分影响固化与粘接；

- 固定与密封：将线束按预定位置穿入壳体或夹具，使用密封圈或临时堵塞件封闭非灌封通道，防止灌封材料外流。

3. 灌封准备

- 材料混合与脱泡：按比例混合灌封树脂与固化剂，采用真空脱泡以去除混合过程中产生的气泡；

- 温度控制：根据材料说明控制混合与灌注温度，可通过预热降低粘度，提高流动性与填充性。

4. 灌注与固化

- 灌注方式：可采用重力注入、压力注入或低压注射，根据端口形状与体积选择合适方式；

- 充填策略：自底部或低点注入，避免空气包裹，必要时设置通气孔以排出气体；

- 固化工艺：按照材料配方进行室温固化或加温加速固化，控制固化曲线以减少内应力与裂纹产生。

5. 后处理与检验

- 去除多余材料与修整外观；

- 功能检测：包括绝缘电阻测试、耐水浸测试、振动与热循环试验，确保密封可靠性；

- 质量记录与追溯：记录批次、固化条件与测试数据，便于质量管控。

三、关键控制点与常见问题

1. 脱泡与气泡控制

气泡是导致灌封后密封失效和局部电性能下降的主要隐患。建议在混合后采用真空脱泡，并在灌注时采取自低向高注入、设置排气孔等措施。

2. 粘度与流动性匹配

灌封材料粘度过高会导致填充不全，粘度过低可能造成分流和外漏。通过调整混合温度或选择适当等级材料以获得合适流变性能。

3. 相容性与界面粘结

灌封材料需与接插件壳体、绝缘套管和线材外护套具有良好粘结性。对某些难粘材料（如PTFE、某些硅胶）可采用表面活化或底涂处理以提高润湿和粘接。

4. 热膨胀与内应力

灌封材料在固化和热循环过程中会产生热膨胀或收缩，可能引起裂纹或接触应力。选用低收缩或弹性适度的材料，并设计合理的固化曲线，有助于降低内应力。

5. 环境与寿命评估

对灌封后样件进行盐雾、温湿循环、长时老化等加速试验，评估长期防水性与电气性能变化，确保满足产品使用工况。

四、材料选择与推荐

常见的灌封材料包括环氧树脂、聚氨酯、硅橡胶等。环氧树脂通常具有优良的机械强度、电绝缘性和化学稳定性；聚氨酯弹性好、抗冲击；硅橡胶耐高温、柔韧性佳。选择时应综合考虑防水等级、机械应力、工作温度、耐化学性、可维护性（是否需返修）、固化周期及成本等因素。

基于对线束端口灌胶工艺的综合需求评估（包括密封性、机械固定、环境稳定性及电气绝缘），在此推荐采用8033环氧灌封胶。8033环氧灌封胶的特点通常包括：

- 优良的绝缘性能和介电强度，适合高可靠性电气应用；

- 良好的流动性与填充性，便于端口和狭小空间的充填；

- 比较低的固化收缩率，固化后体积稳定性好，减小内应力；

- 良好的粘接性能，能与常见塑料和金属构件实现可靠粘结；

- 抗潮、耐化学性和长期耐老化性能较好，适应复杂环境。

五、应用实例与实施建议

- 在汽车电子、船舶电气、工业控制柜等需长期暴露或高湿环境工作的场合，建议在产品设计阶段就考虑灌封空间、注排口设计和检修策略；

- 对批量化生产，优先采用自动化注胶设备和标准化夹具，保证灌注一致性并提升产能；

- 对需后期维护或更换的连接件，设计可替换的密封模块或采用局部灌封与防水接头结合的方案，兼顾可靠性与可维护性；

- 建议在小批量试产阶段进行充分的环境与寿命试验，再进入量产。

结语

端口灌胶作为线束防水密封的重要工艺手段，能显著提升电气连接的防护与可靠性。通过合理的工艺设计、严格的前处理与脱泡控制、恰当的灌注与固化参数控制，以及对灌封材料的慎重选择（如推荐的8033环氧灌封胶），可以在多种应用场景中实现稳定的防水密封效果。实施过程中应结合具体使用环境与产品维护需求，制定完善的工艺规范与检验制度，以确保线束系统的长期可靠运行。
